在電纜敷設施工時，經常會遇到不知道如何合理的擺放電纜敷設機，今天我們用文字和圖片的形式來給大家講解一下這方面的知識。

電纜敷設機的電源應采用380v三相四線制，控制箱及機器外殼應可靠接地。為確保電纜敷設機同步輸送電纜，防止個別機器因故障停機損傷電源，電源回路應配置完整的電氣控制系統（用戶另備），經由總控制箱、分控制箱、電源線及控制箱構成。一臺總控制箱可控制8臺分控制箱，每臺分控制箱控制1臺電纜敷設機。

機器在現場布置時，所有機器都應該按電纜敷設方向設置，然后通電試運行，檢查機器運行方向是否相同，所有機器運行方向必須保證一致。

一般情況下，第一臺電纜敷設機距電纜盤15-30米左右為宜。

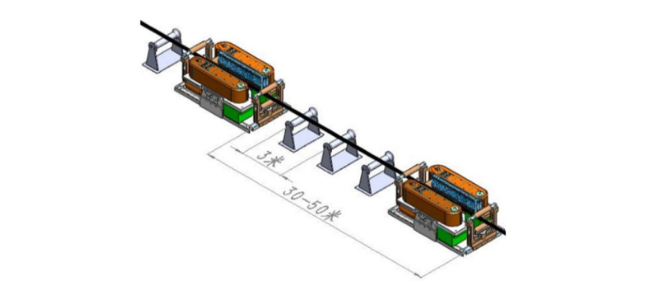

在電纜敷設的直線段，兩臺敷設機之間的距離不得大于50米，中間每3米放置一臺直線滑車，使電纜懸空。

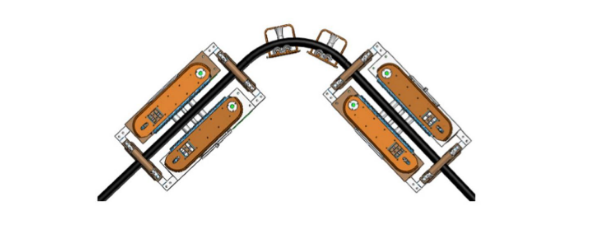

電纜轉彎時，敷設機應布置在直線 部位。

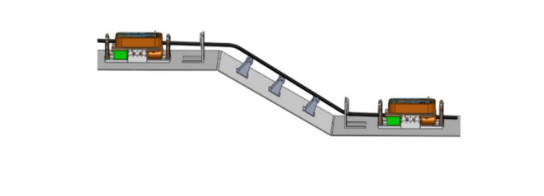

電纜上下坡（下井）時，敷設機應按下圖所示放置。

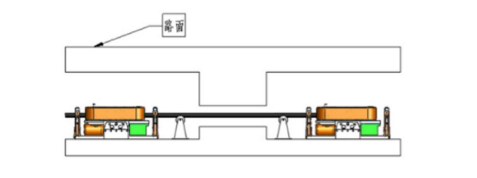

電纜穿越公路時，敷設機如下圖所示配置。

電纜盤應由人工協助轉動放松，使電纜松弛，防止電纜受強力損壞。為使電纜平行進入機器，機器前后1米均需放置滑車，并要略微墊高。遇到電纜溝轉彎時，機器應放置在電纜拐彎直線部分。機器兩端的滾筒，應根據電纜直徑調至適當?shù)母叨龋请娎|通過履帶中部，同時將履帶張開，電纜進入準備。電纜端頭越過電纜敷設機1.5米后，開動電纜敷設機，再將電纜放入機器履帶中部，然后旋動夾緊手柄，使履帶夾緊電纜輸送運行。夾緊力可根據實際情況自行調整，目測以履帶和電纜之間不相對滑動為宜。
